如何实现机箱/机柜、电控柜等工业现场的控制柜降温与制冷散热是一个大问题，打开柜门，用风扇吹和安装机柜空调等散热措施也会有很多的不足之处。在有压缩空气供应的条件下，Nex Flow机箱机柜冷却器是一个低成本的完美解决方案。

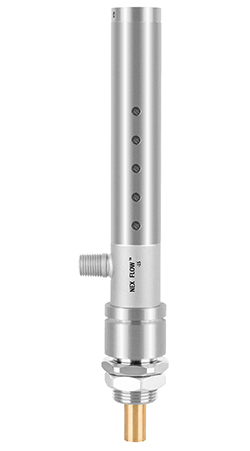

1. Nex Flow机柜冷却器特点：
1. 纯机械结构，304 / 316 不锈钢材质，非电气设备，内部无化学物；
2. 体积小，重量不超过1公斤，接入气源便可工作；
3. 内部无任何活动件、无磨损，免维护，使用寿命很长，一般都在10年以上；
4. 非常易于安装，只需在柜体上开个直径27mm的小孔即可；
5. 提供5年质保；
6. 防护级别：NEMA12(IP54) / NEMA4(IP66)。

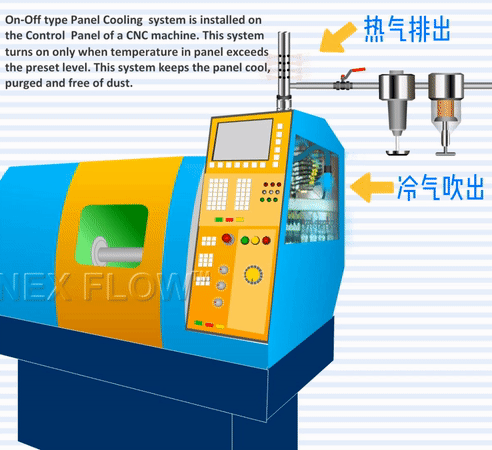

2.机箱冷却器工作模式动画:

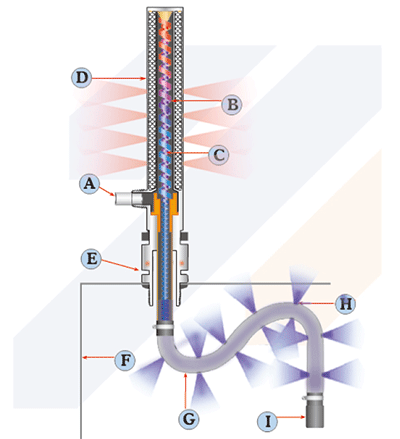

3.机箱冷却器工作原理：
Nex Flow机箱机柜冷却器的核心为涡流管，如右图：（F）是机柜的柜壁，在柜壁上开个小孔，将机箱冷却器插入， 并用随附螺母固定好。
压缩空气由（A）进入机箱机柜冷却器内部的涡流管后，涡流管将压缩空气分流成热气流（B）和冷气流（C），热气流经过消音器后通过外壳（D）上的20个小孔排出，冷气流（C）进入柜内， 经过冷气分配单元（G）上的很多个小孔（H）排出，让冷气均匀的分布在柜内，冷气分配单元的末端是一个消声器（I），排出最后剩余的冷气，同时降低冷气流的噪音。
由于持续的冷风吹入，柜内存在微弱正压，柜内被置换出来的热气经过机柜冷却器的内置排气口由（E）排出。而外界气体与粉尘则无法进入柜内。
4.柜内温度控制：
压缩空气在经过机箱冷却器后，形成冷气流被导入机柜进行降温，可通过一个普通调压阀， 调节总进气量的大小即可方便调节柜内的温度。
如果需要对柜内温度进行恒温控制，可加装温度控制部分，包括电磁阀、温度控制器和温度测量探头（温度控制器先设定好柜内目标温度的上限和下限, 通过电磁阀来开启和关闭供气）。
很多情况下，通过合适的选型，是不用加装温控部分的，压缩空气实际流量的70％被转换成为5～10℃的低温气体吹入柜内制冷。当柜子的需散热量热量与冷气流的制冷量达到平衡时，柜内温度不会再变化 。
5. Nex Flow机箱冷却器型号与参数：
（ 备注：机箱冷却器材质为不锈钢 304 或316 可选， 默认为304不锈钢 ）
说明：
1. SCFM：标准立方英尺/分钟 SLPM：标准升/分钟
2. 标准升与标准立方英尺是指空气在常温常压下的状态，即以上所示耗气量是指被折算为空气被压缩前的体积大小。进气压力不同，耗气量也会相应变化，所示耗气量为6.9bar压力下的耗气量。
6.选择合适的机箱冷却器型号:
选型原则是根据柜子实际的需散热量，找到最接近其制冷量的机柜冷却器型号。 具体步骤如下：
1. 首先计算出机柜内所有电气设备的耗电总功率，再然后按大致10%的发热量计算出其总的发热功率。

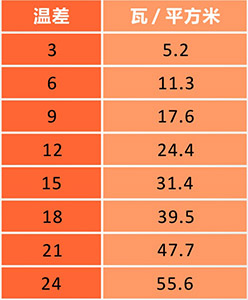

2. 计算出机柜的总表面积，依照最高环境温度与机柜内目标温度差值，按表折算出机柜从环境中的吸热功率。（变频器的发热功率按4%估算）
3. 将电气发热总功率加上机箱吸热总功率后，得到需制冷的总功率，对照机箱机柜冷却器型号表，按上限选择相应的型号。
例如：一个电控柜，柜内为PLC，开关等弱电控制设备，总耗电功率估算为800w， 柜体尺寸为2m*1.5m*0.7m，柜外车间环境温度夏天最高40℃， 希望柜内温度为32℃左右。
1. 柜内电气发热功率约为：800*10％＝80w
2. 柜体表面积为10.9平方米，柜体从环境中的吸热功率为：10.9*17＝175w
3. 总的需散热功率为：80+175＝255w
4. 对照型号表，应选择60015型机箱冷却器。

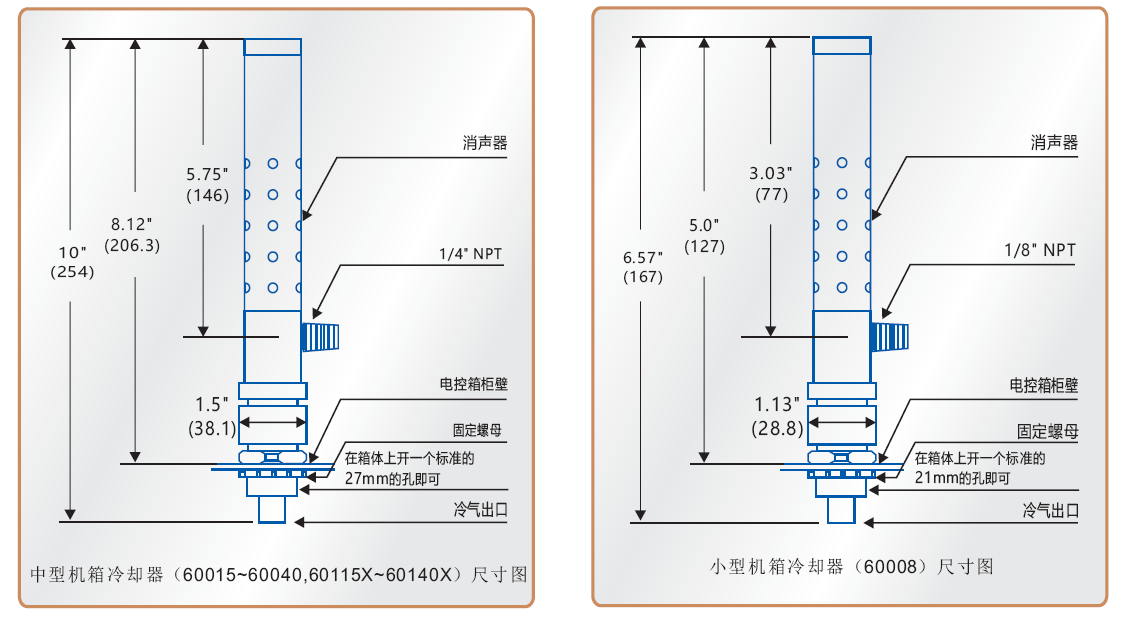

7.机箱冷却器安装及尺寸:
安装注意事项：
1.由于压缩空气中普遍含有水分，所以需确保在使用前的过滤处理，以防损坏机柜内设备。
2.为保证供气量，需采用∮12mm气管供气（随货的接头也是接外经12mm的快插接头），进气压力最好能在0.5Mpa以上。
3.为保证良好的制冷效果和节约能源， 柜体应尽可能的密封， 以防止内外冷热气流发生大的对流，而影响制冷效果。
8.冷气流分配单元：
如图，柜内冷气分配单元为2m长的胶管，配有固定夹，末端为一个小消音器， 将胶管通过固定夹布置在机柜内壁上， 在发热量大的部位多开一些排气孔，发热量少的部位少开一些，以让冷气可以均匀的分配在柜内。

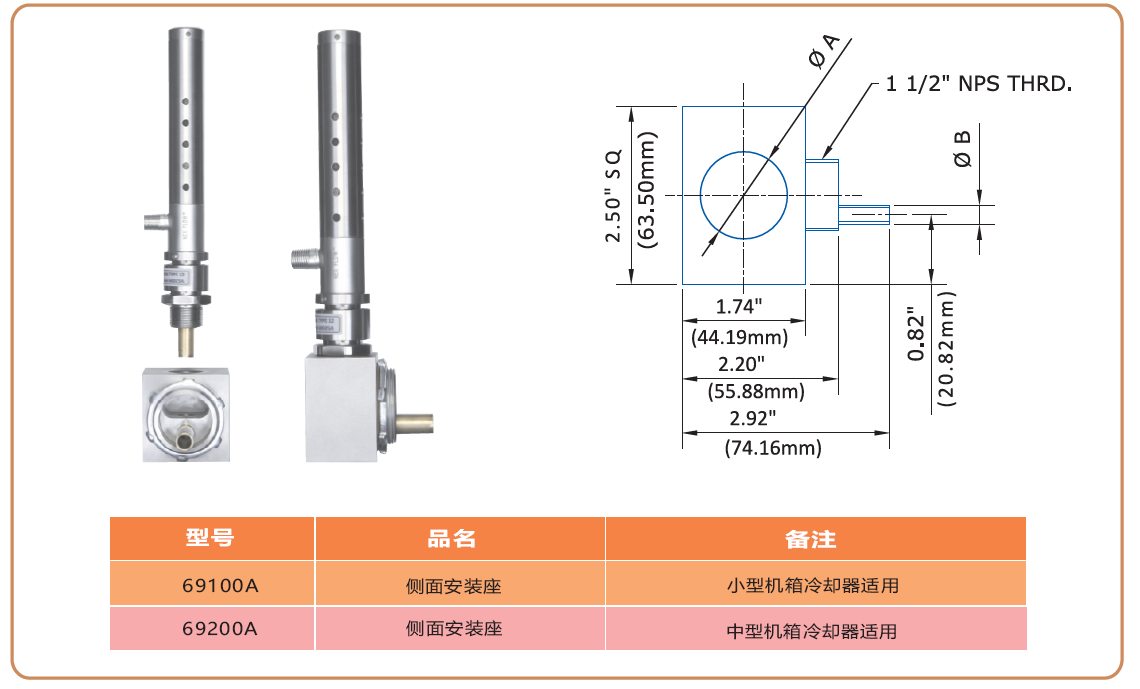

9.侧面安装座（选配件）：
安装时，机柜冷却器需装在机柜的顶部，以便于柜内的热气流能顺畅的置换出去， 如果顶部不可安装，也可以通过一个侧面安装座安装在机柜的侧上部。如图:
10.参考视频：
机柜冷却器如何安装在正压柜上：
